圓柱齒輪減速器型式與尺寸（ZBJ19004-88）

Tags: HB標準工業齒輪箱 發布時間: 2015-03-11

該標準適用于于ZDY，ZLY，ZSY三個生活費列的外嚙合漸開線斜齒圓柱齒輪減速器。標準減速器主要用于冶金、礦山、運輸、水泥、建筑、化工、紡織、輕工、能源等行業。

減速器高速軸不大于1500r/min。

減速器齒輪傳動圓周速度不大于20m/s。

減速器工作環境溫度為-40～45℃時，啟動前潤滑油應預熱。

1型式與尺寸

外形尺寸及裝配形式（見表8-58，表8-59，表8-60）

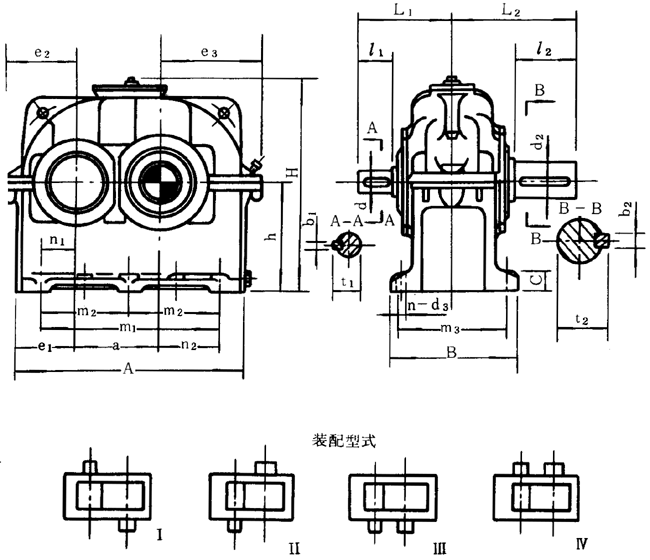

表8-58ZDY減速器的裝配型式及外形尺寸

規格	A	B	H≈	a	i=1.25～2.8					i=3.15～4.5					i=5～5.6
規格	A	B	H≈	a	d₁(m6)	l₁	L₁	b₁	t₁	d₁(m6)	l₁	L₁	b₁	t₁	d₁(m6)	l₁	L₁	b₁	t₁
80	235	150	210	80	28	42	112	8	31	24	36	106	8	27	19	28	98	6	21.5
100	290	175	260	100	42	82	167	12	45	28	42	127	8	31	22	36	121	6	24.5
125	355	195	330	125	48	82	182	14	51.5	38	58	158	10	41	28	42	142	8	31
160	445	245	403	160	65	105	225	18	69	48	82	202	14	51.5	38	58	178	10	41
200	545	310	507	200	80	130	275	22	85	60	105	250	18	64	48	82	227	14	51.5
250	680	370	662	250	100	165	340	28	106	80	130	305	22	85	60	105	280	18	64
280	755	450	722	280	110	165	385	28	116	85	130	350	22	90	65	105	325	18	69
315	840	500	770	315	130	200	445	32	137	95	130	375	25	100	75	105	350	20	79.5
355	930	550	930	355	140	200	470	36	148	100	165	435	28	106	90	130	400	25	95
400	1040	605	982	400	150	200	485	36	158	110	165	450	28	116	95	130	415	25	100
450	1150	645	1090	450	160	240	545	40	169	120	165	470	32	127	100	165	470	28	106
500	1290	710	1270	500	180	240	580	45	190	130	200	540	32	137	120	165	505	32	127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137
ZDY ZDZ	d₂(m6)	l₂	L₂	b₂	t₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	地腳螺栓孔		重量 kg	潤滑油量L
ZDY ZDZ	d₂(m6)	l₂	L₂	b₂	t₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	d₃	n	重量 kg	潤滑油量L
80	32	58	128	10	35	18	180	—	120	40	60	67.5	81	101	100	12	4	14	0.9
100	48	82	167	14	51.5	22	225	—	140	52.5	72.5	85	102	122	125	15		26	1.6
125	55	82	182	16	59	25	290	—	160	65	100	97.5	119	155	160	15		76	3.2
160	70	105	225	20	74.5	32	355	—	200	73	122	118	141	190	200	18.5	4	115	6.5
200	90	130	275	25	95	40	425	—	255	80	145	140	169	235	250	24	4	228	12.5
250	110	165	340	28	116	50	550	275	305	110	190	175	214	295	315	28	6	400	23
280	130	200	420	32	137	50	620	310	380	120	220	187.5	228	328	355	28	6	540	36
315	140	200	445	36	148	63	700	350	420	137.5	247.5	207.5	254	364	400	35		800	45
355	150	200	470	36	158	63	770	385	470	142.5	272.5	222.5	269	397	450	35		870	70
400	160	240	525	40	169	80	850	425	510	150	300	245	304	454	500	42	6	1640	90
450	170	240	545	40	179	80	950	475	550	165	335	265	331	501	560	42		2100	125
500	190	280	620	45	200	100	1080	540	610	190	390	295	418	618	630	42		3100	180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250

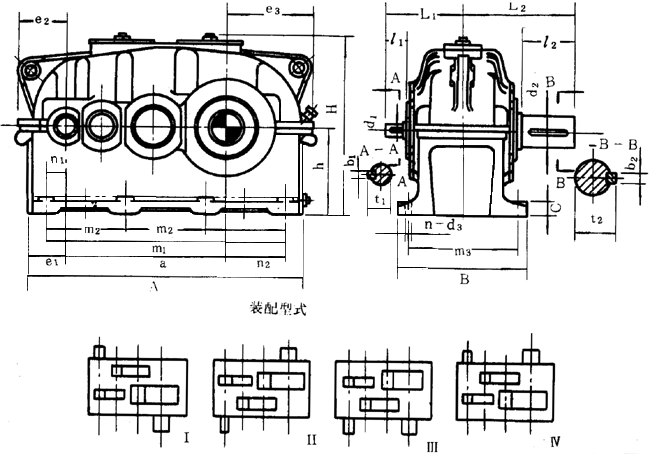

表8-59DLY減速器的裝配型式及外形尺寸

規格	A	B	H　　≈	a	i=6.3～11.2					i=12.5～20					d₂(m6)	ι₂	L₂	b₂	t₂
規格	A	B	H　　≈	a	d₁(m6)	ι₁	L₁	b₁	t₁	d₁(m6)	ι₁	L₁	b₁	t₁	d₂(m6)	ι₂	L₂	b₂	t₂
112	385	215	265	192	24	36	141	8	27	22	36	141	6	24.5	48	82	192	14	51.5
125	425	235	309	215	28	42	157	8	31	24	36	151	8	27	55	82	197	16	59
140	475	245	335	240	32	58	185	10	35	28	42	167	8	31	65	105	230	18	69
160	540	290	375	272	38	58	198	10	41	32	58	198	10	35	75	105	245	20	79.5
180	600	320	435	305	42	82	232	12	45	32	58	208	10	35	85	130	285	22	90
200	665	355	489	340	48	82	247	14	51.5	38	58	223	10	41	95	130	300	25	100
224	755	390	515	384	48	82	267	14	51.5	42	82	267	12	45	100	165	355	28	106
250	830	450	594	430	60	105	315	18	64	48	82	292	14	51.5	110	165	380	28	116
280	920	500	670	480	65	105	340	18	69	55	82	317	16	59	130	200	440	32	137
315	1030	570	780	539	75	105	365	20	79.5	60	105	365	18	64	140	200	470	36	148
355	1150	600	870	605	85	130	410	22	90	70	105	385	20	74.5	170	240	530	40	179
400	1280	690	968	680	90	130	440	25	95	80	130	440	22	85	180	240	560	45	190
450	1450	750	1065	765	100	165	515	28	106	85	130	480	22	90	220	280	640	50	231
					i=6.3～12.5					i=14～20
500	1600	830	1190	855	110	165	555	28	116	95	130	520	25	100	240	330	730	56	252
560	1760	910	1320	960	120	165	575	32	127	110	165	575	28	116	280	380	820	63	292
630	1980	1010	1480	1080	140	200	660	36	148	120	165	625	32	127	300	380	870	70	314
710	2220	1110	1653	1210	160	240	740	40	169	140	200	700	36	148	340	450	990	80	355

規格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	地腳螺栓孔		重量 kg	潤滑油量L
規格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	d₃	n	重量 kg	潤滑油量L
112	22	160	—	180	43	85	75.5	92	134	125	15	6	60	3
125	25	180	—	200	45	100	77.5	98	153	140	15		69	4.3
140	25	200	—	210	47.5	112.5	85	106	171	160	15		105	6
160	32	225	—	245	58	120	103	126	188	180	18.5	6	155	8.5
180	32	250	—	275	60	135	110	134	209	200	18.5		185	11.5
200	40	280	—	300	65	155	117.5	148	238	225	24		260	16.5
224	40	310	—	335	70.5	165.5	137.5	168	263	250	24	6	370	23
250	50	350	—	380	80	190	145	184	293	280	28		527	32
280	50	380	—	430	75	205	155	195	325	315	28		700	46
315	63	420	—	490	78	223	173	219	364	355	35		845	65
355	63	475	—	520	92.5	252.5	192.5	238	398	400	35	6	1250	90
400	80	520	—	590	95	265	215	275	445	450	42	6	1750	125
450	80	—	400	650	117.5	317.5	242.5	305	505	500	42	8	2650	180
500	100	—	440	710	120	345	262.5	337	557	560	48	8	3400	250
560	100	—	490	790	120	390	265	354	624	630	48		4500	350
630	125	—	540	870	115	425	295	384	694	710	56		6800	350
710	125	—	610	950	140	480	335	440	780	800	56		8509	520

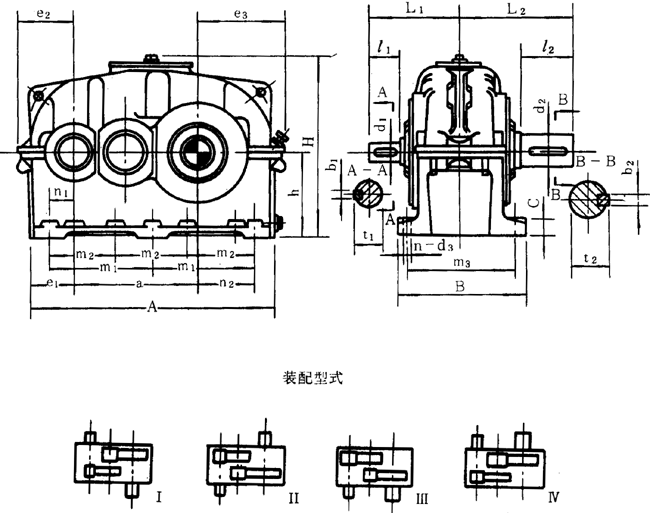

表8-60DSY減速器的裝配型式及外形尺寸

規格	A	B	H　　≈	a	i=22.4～71					i=80～100					d₂(m6)	ι₂	L₂	b₂	t₂
規格	A	B	H　　≈	a	d₁(m6)	ι₁	L₁	b₁	t₁	d₁(m6)	ι₁	L₁	b₁	t₁	d₂(m6)	ι₂	L₂	b₂	t₂
160	600	290	375	352	24	36	166	8	27	19	28	158	6	21.5	75	105	245	20	79.5
180	665	320	435	395	28	42	187	8	31	22	36	181	6	24.5	85	130	285	22	90
200	745	355	492	440	32	58	218	10	35	22	36	196	6	24.5	95	130	300	25	100
224	840	390	535	496	38	58	233	10	41	24	36	211	8	27	100	165	355	28	106
250	930	450	589	555	42	82	282	12	45	32	58	258	10	35	110	165	380	28	116
280	1025	500	662	620	48	82	307	14	51.5	38	58	283	10	41	130	200	440	32	137
315	1160	570	749	699	48	82	337	14	51.5	42	82	337	12	45	140	200	470	36	148
					i＝22.4～35.5					i＝40～90
355	1280	600	870	785	60	105	380	18	64	48	82	357	14	51.5	170	240	530	40	179
400	1420	690	968	880	65	105	410	18	69	55	82	387	16	59	180	240	560	45	190
450	1610	750	1067	989	70	105	450	20	74.5	60	105	450	18	64	220	280	640	50	231
					i＝22.4～45					i＝50～90
500	1790	830	1170	1105	80	130	515	22	85	65	105	490	18	69	240	330	730	56	252
560	2010	910	1320	1240	95	130	530	25	100	75	105	505	20	79.5	280	380	820	63	292
630	2260	1030	1480	1395	110	165	625	28	116	85	130	590	22	90	300	380	880	70	314
710	2540	1160	1655	1565	120	165	685	32	127	90	130	650	25	95	340	450	1010	80	355

規格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	地腳螺栓孔		質量/kg	潤滑油量/L
規格	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	d₃	n	質量/kg	潤滑油量/L
160	32	510	170	245	38	120	83	107	188	180	18.5	8	170	10
180	32	570	190	275	37.5	137.5	85	109	209	200	18.5		205	14
200	40	630	210	300	40	150	97.5	128	238	225	24		285	19
224	40	705	235	335	43.5	165.5	110.5	141	263	250	24	8	390	26
250	50	810	270	380	60	195	120	158	293	280	28		540	36
280	50	855	285	430	35	200	120	160	325	315	28		750	53
315	63	960	320	490	40	221	143	189	364	355	35		940	75
355	63	1080	360	520	42.5	252.5	143	188	398	400	35	8	1400	115
400	80	1200	400	590	45	275	155	215	445	450	42		1950	160
450	80	1350	450	650	48	313	178	240	505	, 500	42		2636	220
500 <, /TD>	100	1500	500	710	55	335	200	277	557	560	48	8	3800	300
560	100	1680	560	790	70	370	235	324	624	630	48		5100	450
630	125	1890	630	890	72.5	422.5	255	344	694	710	56		7060	520
710	125	2130	710	1000	92.5	472.5	297.5	400	780	800	56		9205	820

②減速器的輸入、輸出軸軸伸應符合GB1569-79《圓柱形軸伸》的規定。

③減速器的代號和標志在減速器的代號，包括減速器的型號、單級減速器的中心距或多級減速器的低速級中心距、公稱傳動比及裝配型式。

a.減速器型號

ZDY表示單級傳動圓柱齒輪減速器；

ZLY表示兩級傳動圓柱齒輪減速器；

ZSY表示三級傳動圓柱齒輪減速器。

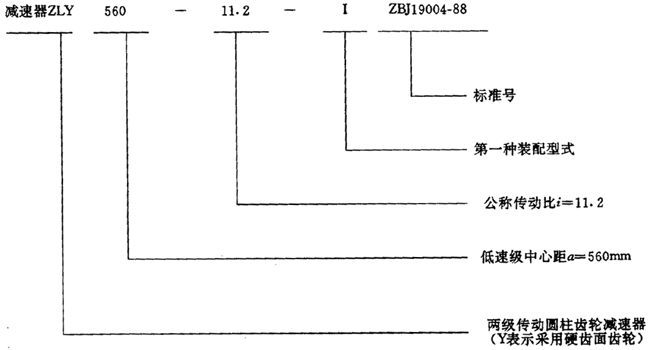

b.標記示例：
