一、變頻電量概述

隨著變頻調速技術，新能源逆變并網技術等的發展，電力電子工程師們逐漸發現，測量、計量、控制、保護過程所面對的主要參量——電量已經發生了質的變化。

我們稱這種電量為變頻電量，除了變頻器、逆變器等輸出的電量之外，變頻電量泛指一切以傳輸功率為目的的，頻率覆蓋范圍較寬或頻率成分較復雜的電量。

二、變頻電量定義

說到變頻電量，人們最容易聯想到的就是變頻空調、變頻器、變頻恒壓供水等。這類變頻裝置中的變頻，是指基波頻率可變。

正因?yàn)槿绱�，許多人認為，變頻電量就是頻率范圍較寬。

實際上，變頻電量不僅僅發生在上述裝置中，并且，即便是上述裝置中的變頻電量，基波頻率變化僅僅是目的，就變頻電量本身特點而言，變化的不僅僅是頻率。

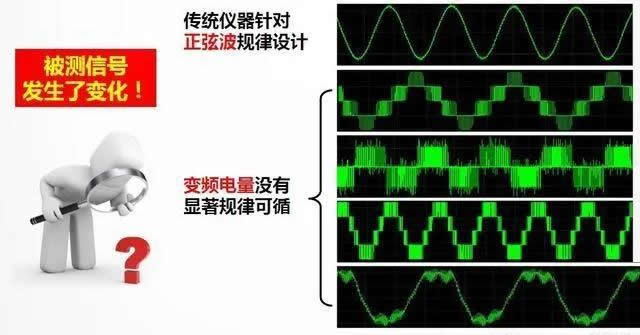

下圖為工頻電量與常見變頻器輸出電量的波形對比圖，由圖可知，相比之下：變頻電量與傳統工頻正弦電量的區別

圖1 變頻電量不僅僅是頻率的變化

工頻電量具有顯著的規律，可以用簡單的正弦或余弦函數表達，并且由于頻率單一固定，測量或記錄都非常簡單、方便。

圖中所述變頻電量，除了具備周期性之外，沒有明顯的規律可循。

根據傅里葉變換原理，非正弦的周期信號可以分解為不同幅值、頻率、相位的正弦信號的線性組合，并且，這些正弦波的頻率均為信號頻率（基波頻率）的整數倍。這樣，我們可以用系列幅值、頻率、相位的量化數值來表征任意復雜的周期信號。

從信號處理的角度看，任意非正弦周期電量的完整分析，目前主要處理手段都是基于傅里葉變換。

因此，從測量?jī)x器的角度出發，將非正弦電量全部歸入變頻電量。

變頻電量英文為：Variable Frequency Electrica，縮寫為VFE。

“測量用變頻電量變送器”對變頻電量定義如下：

變頻電量是指用于傳輸功率的，并且滿足下述條件之一的交流電量。

1.信號頻譜僅包含一種頻率成分，而頻率不局限于工頻的交流電信號。

2.信號頻譜包含兩種或更多的被關注的頻率成分的電信號。

變頻電量包括電壓、電流以及電壓電流引出的有功功率、無功功率、視在功率、有功電能、無功電能等。
