少齒數漸開線圓柱齒輪減速器產品分類（JB/T5560-91）

Tags: 伺服行星減速機 發布時間: 2024-02-25

3產品分類

3.1產品品種、型式、尺寸

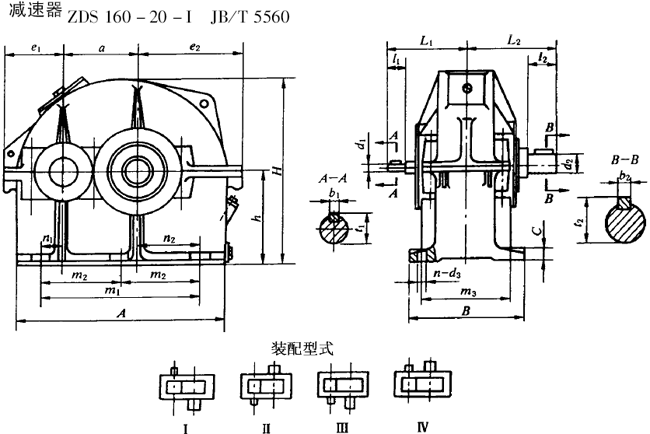

減速器的品種、型式與尺寸應符合圖1、表1的規定。

減速器的輸入、輸出軸軸伸應符合GB1569的規定。

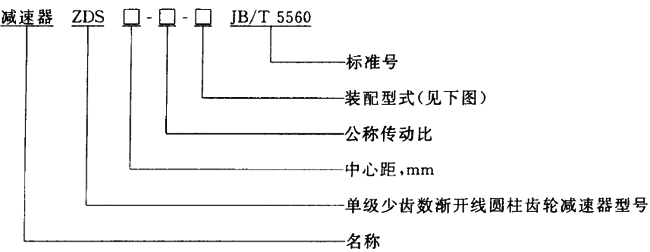

3.2減速器的代號和標記

標記示例：中心距a=160mm，公稱傳動比i=20，第1中裝配的少齒漸開線圓柱齒輪減速器，其標記為：

表1

規格	A		B		H ≈		a	i=4～5.6								i=6.3～10							i=11.2～16									i=18～31.5
								d₁ m6		b₁	t₁		l₁		L₁	d₁ m6	b₁	t₁		l₁		L₁	d₁ m6		b₁		t₁		l₁	L₁		d₁ m6		b₁		t₁		l₁		L₁
80	230		150		242		80	18		6	20.5		28		126	14	5	16		25		125	10		3		11.2		20	121		10		3		11.2		20		121
100	281		165		284		100	22		6	24.5		36		140	18	6	20.5		28		131	14		5		16		25	27		10		3		11.2		20		123
125	345		190		339		125	28		8	31		42		170	28	8	31		42		170	18		6		20.5		28	156		18		6		20.5		28		156
160	442		260		404		160	35		10	38		58		195	28	8	31		42		179	22		6		24.5		36	173		18		5		18		28		165
200	540		300		500		200	42		12	45		82		245	32	10	35		58		215	24		8		27		36	193		18		6		20.5		28		189
250	652		340		623		250	60		18	64		105		304	50	14	53.5		82		270	30		8		33		58	246		28		8		31		42		230
280	750		380		685		280	65		18	69		105		322	50	14	53.5		82		294	35		10		38		58	265		28		8		31		42		240
315	800		450		778		315	70		20	74.5		105		350	55	16	59		82		320	40		12		43		82	320		30		8		33		58		290
355	936		496		878		355	80		22	85		130		419	65	18	69		105		380	45		14		48.5		82	346		35		10		38		58		332
400	1028		530		984		400	90		25	95		130		426	70	20	74.5		105		392	50		14		53.5		82	362		40		12		43		82		356
450	1110		580		1080		450	100		28	106		165		490	80	22	85		130		450	55		16		59		82	400		45		14		48.5		82		390
500	1255		632		1195		500	110		28	116		165		506	90	25	95		130		475	60		18		64		105	445		50		14		53.5		82		415
560	1400		695		1345		560	140		36	148		180		548	110	28	116		165		503	80		22		85		130	463		65		18		69		105		448
規格		d₂ m6		b₂		t₂			l₂			L₂		C		m₁			m₂		m₃			n₁		n₂		e₁			e₂		h		地腳螺栓孔				質量kg
																																			d₃		n
80		28		8		31			42			134		12		175			-		120			30		65		82			131		125		12		4		30
100		38		10		41			58			158		16		215			-		126			32		83		97			141		140		14.5				36.2
125		48		14		51.5			82			208		18		270			-		155			37		108		105			180		160		14.5				60.8
160		65		18		69			105			267		20		332			-		200			50		122		143			227		200		18.5				103
200		75		20		79.5			105			280		25		420			-		240			58		162		160			266		250		25				202
250		90		25		95			130			353		30		500			250		270			70		180		202			306		315		28		6		329
280		105		28		111			165			413		35		610			305		300			75		155		205			375		355		28				500
315		120		32		127			165			419		40		650			325		350			75		260		216			405		400		35				612
355		130		36		138			200			486		50		740			370		376			90		295		240			451		450		35				910
400		150		36		158			200			500		50		836			418		430			106		330		214			502		500		42				1150
450		170		40		179			240			565		55		890			460		480			106		350		290			570		560		42				1460
500		190		45		200			280			640		60		1030			515		490			112		418		290			590		630		42				1850
560		200		45		210			280			642		65		1140			570		530			130		450		335			695		710		42				2500
