小模數圓柱蝸桿、蝸輪精度附錄A（GB10227-88）

Tags: SWL蝸輪絲桿升降機 發布時間: 2014-08-01

附錄A

蝸桿、蝸輪公差或極限偏差計算式及公比

（參考件）

本標準在編制蝸桿、蝸輪和蝸桿傳動等各項公差數值表時，所采用的計算式或關系式（基本級為7級），側隙數值以及級間公比如下。

A1蝸桿

a.f_h=10.6+4.8m

b.f_h1=1.4f_h

c.f_px=7.14+4.5m

d.f_pxk=1.4f_px

e.f_r=13.8+0.24d₁

f.f_f1=11+6m

E_Mi=E_MS-T_S

i如需檢驗蝸桿齒厚偏差ΔE_S時，

，E_si和T_S可分別按下式導出：

=tgα·(E_MS-0.7f_r)

E_Si=

-T_S

T_S=T_M·tgα

A2蝸輪

j.f_ao=0.75f_a

k.f_xo=0.75f_x

l.f_Σo=0.75f_Σ

E_ai″=E_as″-T_a

A3蝸桿傳動

a.F_it′=F_i′+1.25f_i′

b.f_it′=1.25f_i′

c.各種側隙種類的最小側隙j_nmin取IT值，如表A1。

表A1

側隙種類	h	g	f	e	d
j_nmin	0	IT5	IT6	IT7	IT8

d.中心距極限偏差f_a取IT值，如表A2

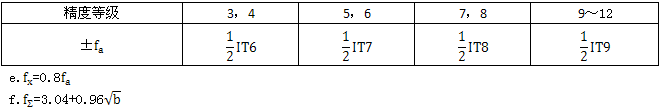

表A2

A4級間公比

為使各精度等級間的公差或極限偏差具有較好的走向，本標準采用復合公比，其數值列于表A3和表A4。

表A3蝸桿及蝸桿傳動各項的級間公比

精度等級	項目
	公比	f_h、f_h1、f_r、T_M	f_PX、f_PXK、f_f1	f_Σ
3～6		1.6	1.6	3～9	1.25
6～7		1.4	1.4	9～12	1.4
7～12		1.25

表A4蝸輪各項的級間公比

精度等級	項目
	公比	F_i′、f_i′、F_i″、f_i″、F_P、F_PK、F_r、f_pt、f_f2、T_a
3～5		1.6
5～10		1.4
10～12		1.25

附加說明：

本標準由機械電子工業部提出。

本標準由機械電子工業部電子標準化研究所歸口。

本標準由七二0七等單位負責起草。

本標準主要起草人成熙治、曹彬、許學寶、高延新、秦菊梅、武聲霄、洪芝云、季永順、李世鶴。
